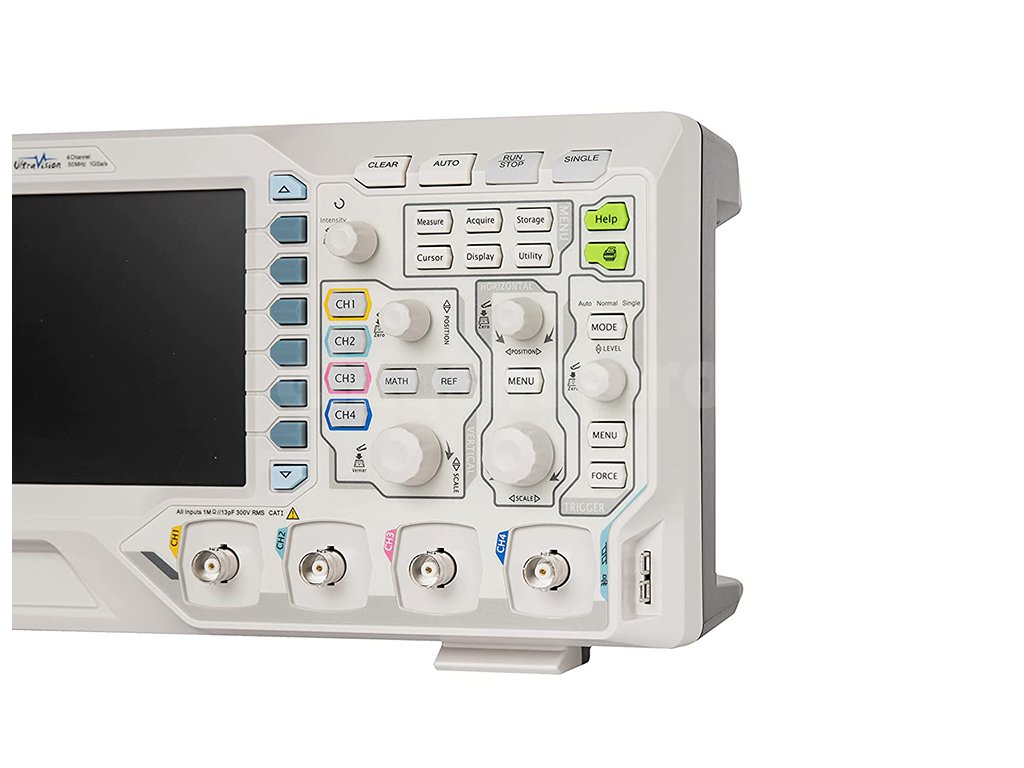

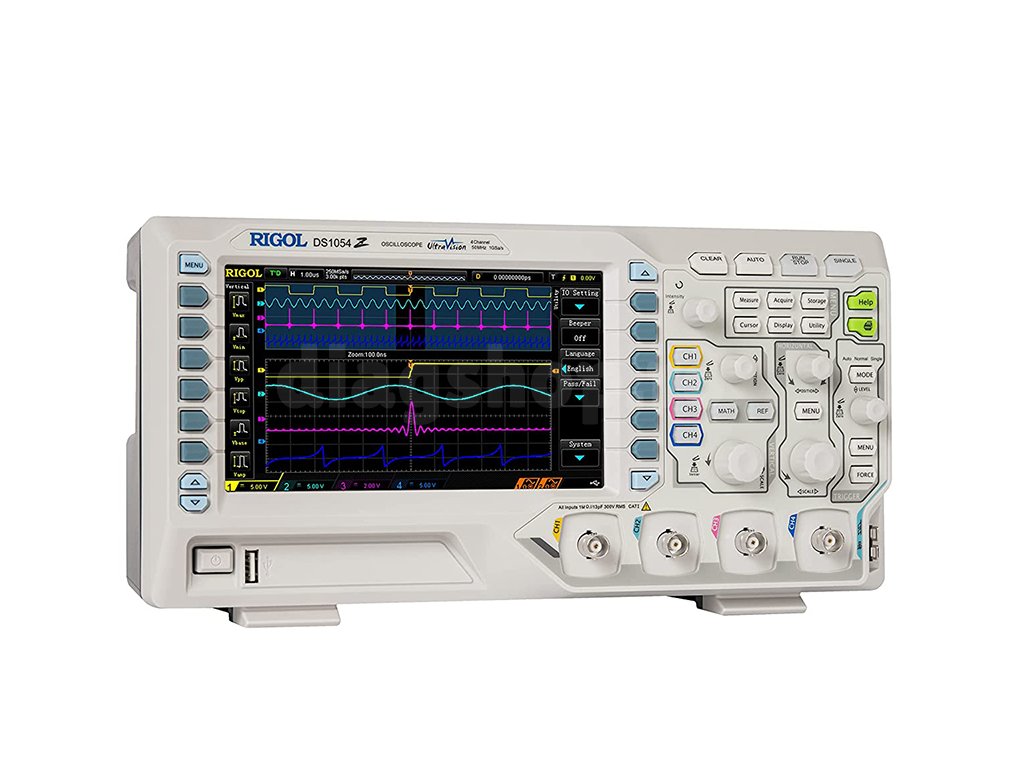

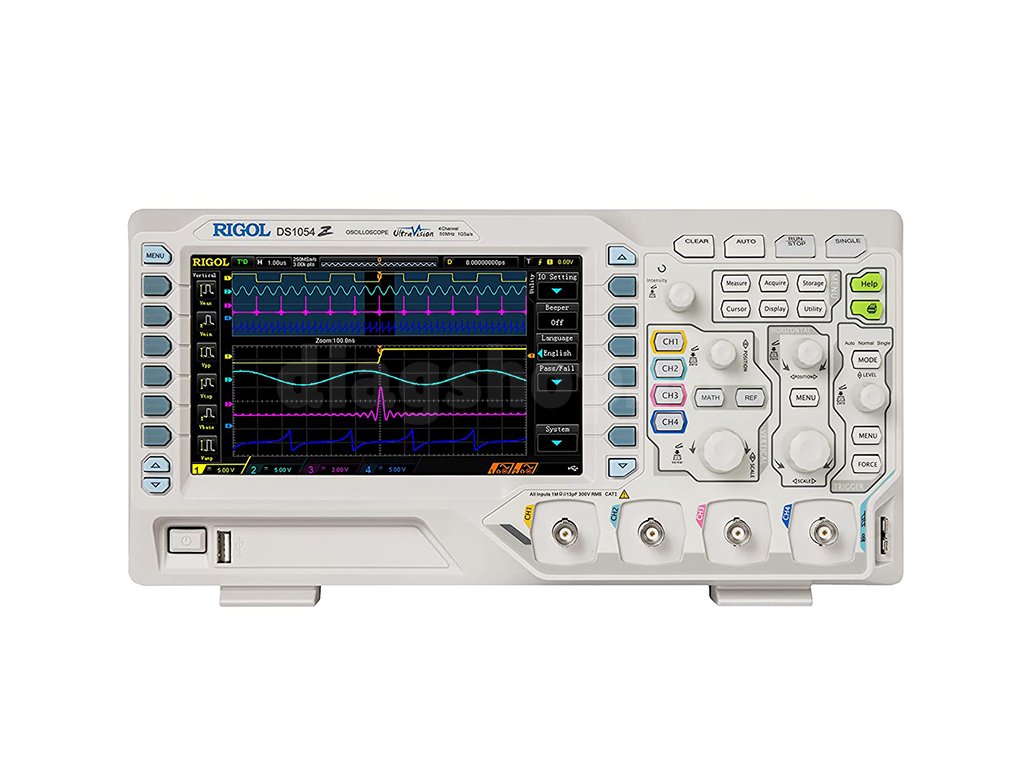

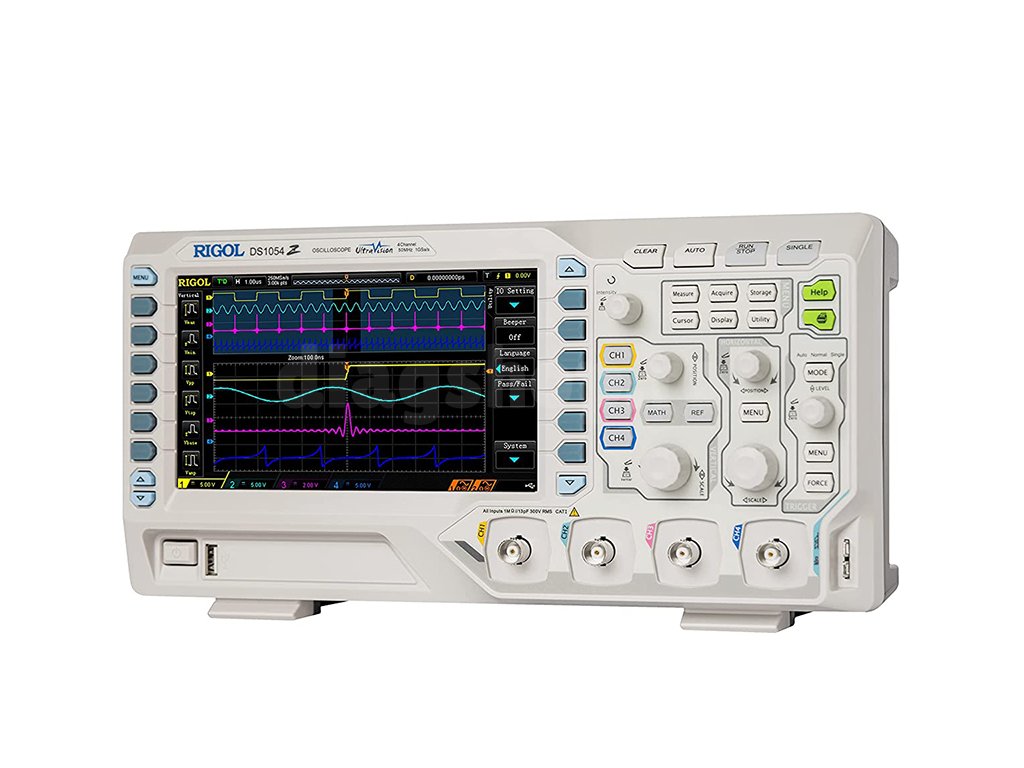

Rigol DS1054Z Osciloscop cu 4 canale
Cod: 1218Descriere detaliată a produsului
Rigol DS1054Z este un osciloscop cu 4 canale cu o rată de eșantionare de 1GS/s și o memorie de 12 milioane de puncte. Cu o rată de reîmprospătare de 30000 wfm/s, este posibil să se analizeze rapid semnalul și să se găsească orice problemă care ar putea fi prezentă în semnal. Debitul modelului este împărțit la numărul de canale active, 250 MS/s (4 canale active), 500 MS/s (2 canale active ),1 GS/s (1 canal activ). Memoria acestui dispozitiv este de 24Mpts împărțită pe patru canale. Instrumentul este echipat cu o interfață USB pentru transferul de date către un PC sau un card de memorie.
Tehnologia Ultra Vision
Ultra vision afișează intervalul de suprapunere a semnalului în funcție de intensitate și oferă o adâncime de memorie de până la 24Mpts pentru o reprezentare detaliată a semnalelor.
Specificații
| Memorie | 24 Mpts (împărțit la numărul de canale). |
| Frecvența de eșantionare | 250 MS/s (4 canale active), 500 MS/s (2 canale active) 1 GS/s (1 canal activ) |
| Vezi | 7" TFT, 800x480 pixeli, 160.000 de culori |
| Impedanță de intrare | 1 MΩ |
| Numărul de canale | 4 |
| Scară orizontală (intrare) | 5 ns/div - 50s/div |
| Sensibilitate verticală (intrare) | 1 mV/div - 10 V/div |
| Convertor A/D | Rezoluție 8 biți |
| Tensiune maximă | CAT I 300 Vrms, CAT II 100 Vrms, supratensiune tranzitorie 100Vpk |
| Timpul de accelerare | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Suport pentru sondă | 0,1x - 1000x |
| Valoarea măsurată a zgomotului | 1 mVpp (la 100ms,1mV/div, lungime de înregistrare: 3Mpts) |

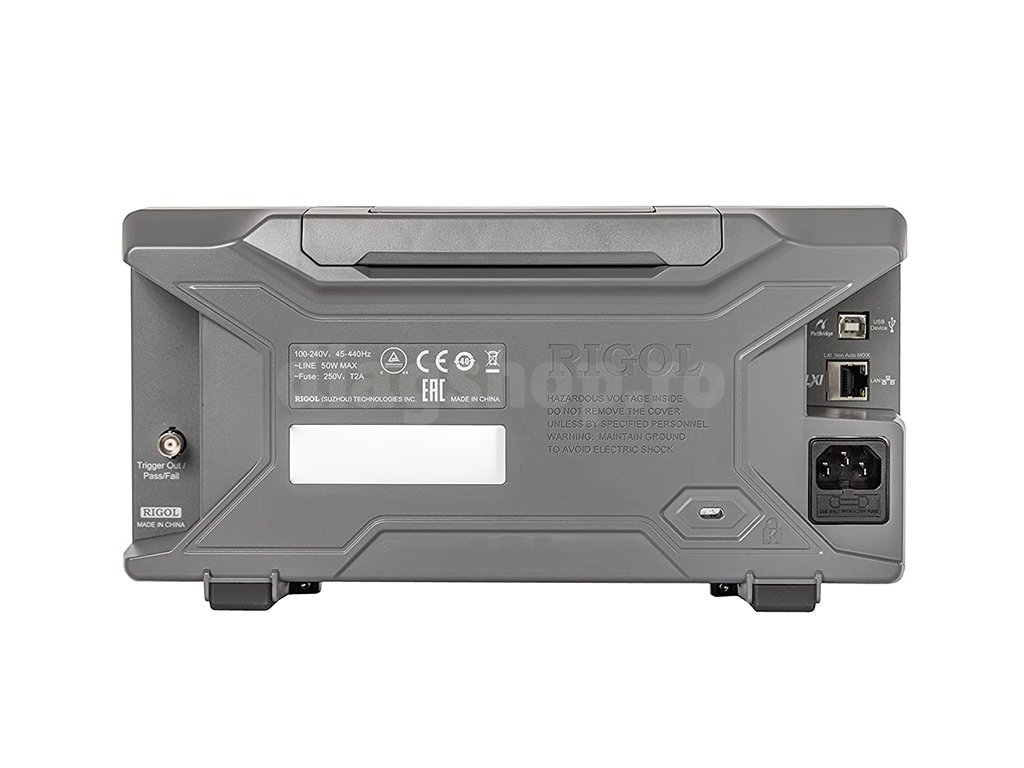

| Conexiune | USB 2.0 tip A, USB 2.0 tip B, LAN |
| Greutate (fără cutie) | 3,2 kg |
| Dimensiuni | 313 x 161 x 122 mm |
Conținutul pachetului
- osciloscop Siglent Rigol DS1054Z
- 4 sonde pasive 1x/10x (150 MHz, tip RP2200)
- Cablu USB
- cablu de alimentare
- manual
