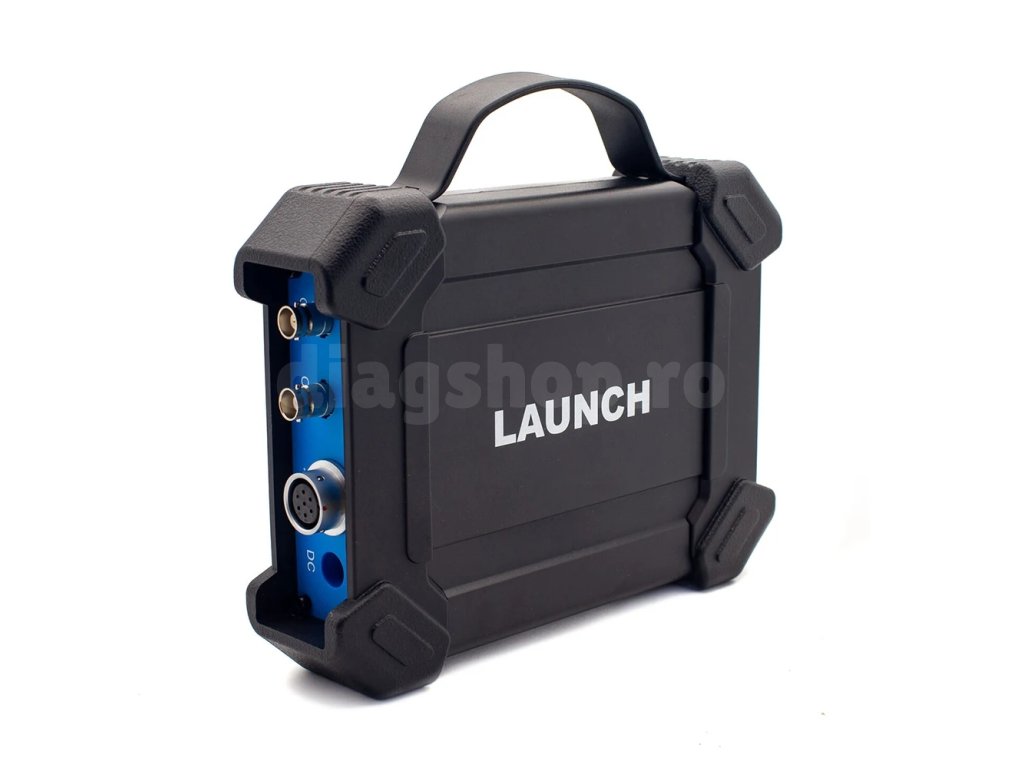

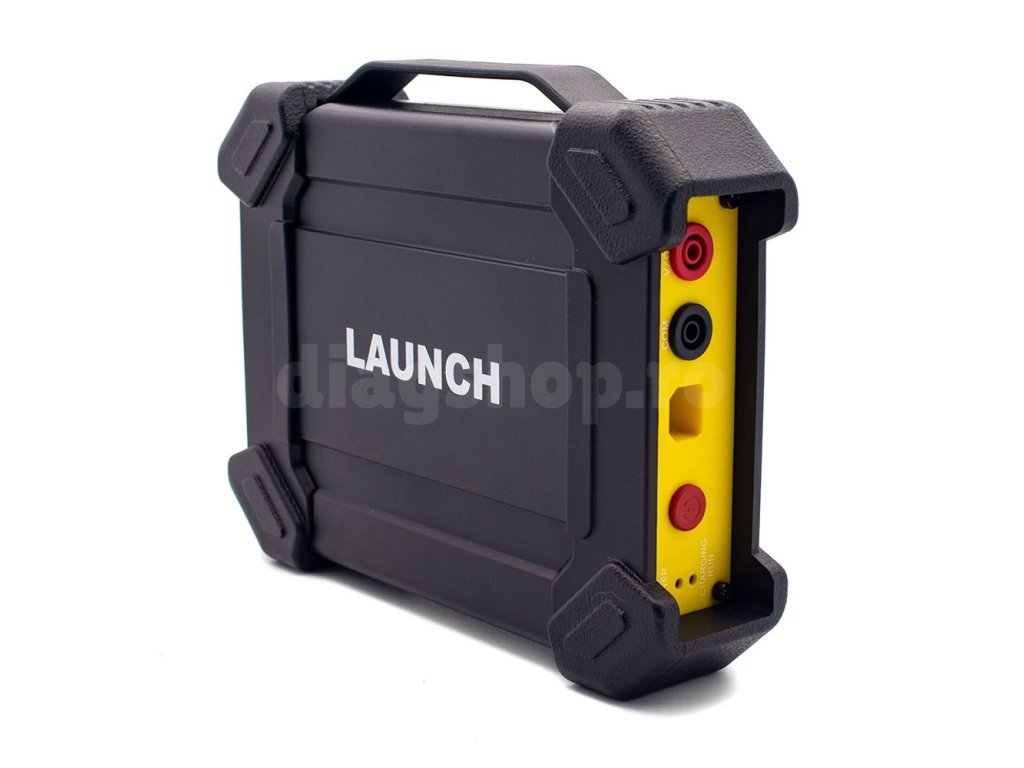

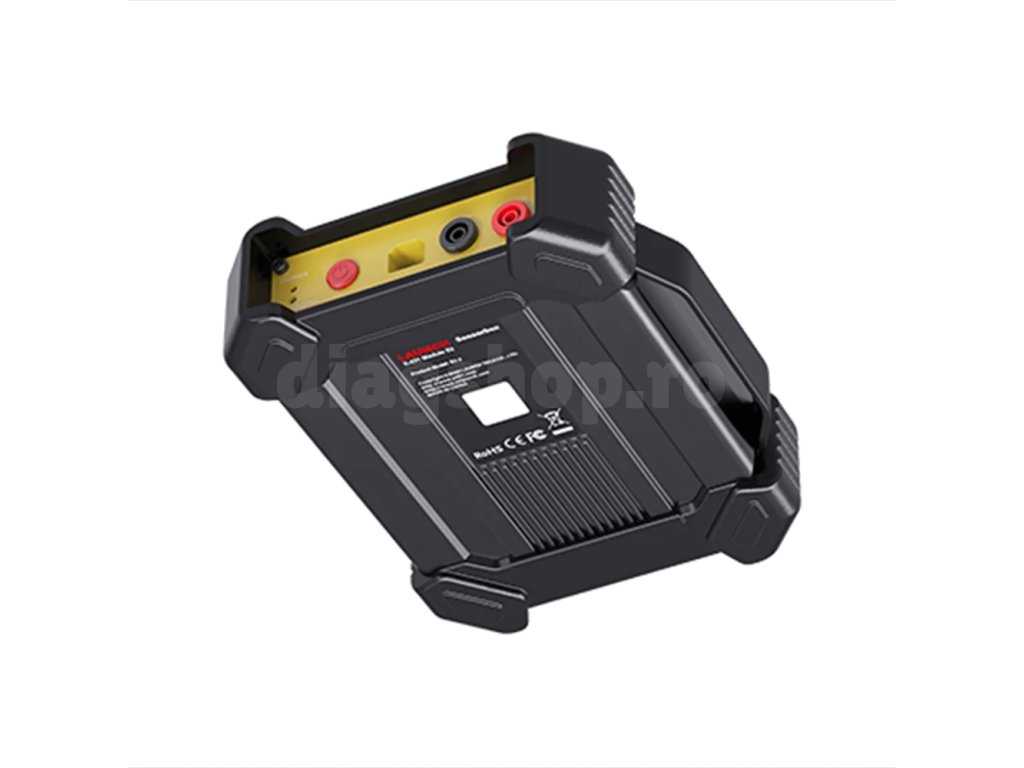

Launch S2-2 Sensor Box

Descriere detaliată a produsului

Launch S2-2 Sensor Box este un modul special conceput pentru diagnosticarea, testarea și simularea majorității defecțiunilor senzorilor auto. Cu ajutorul său, utilizatorii pot identifica și simula rapid defecțiunile senzorilor pentru o depanare eficientă a unității de control. Dispozitivul include și funcții de multimetru, permițând testarea tensiunii, rezistenței și capacității. Modulul nu poate fi utilizat independent – este necesară conectarea la un instrument de diagnoză Launch compatibil, precum CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5 sau PAD VII.

Caracteristici

• Verifică dacă ECU funcționează corect sau nu
• Permite introducerea manuală a datelor
• Simulează funcționarea senzorilor fără a înlocui piese
• Simulează condiții speciale de lucru ale senzorilor fără a înlocui piese
• Poate fi folosit ca multimetru pentru măsurarea rezistenței, tensiunii AC/DC, capacității, frecvenței și semnalelor puls
• Acces rapid cu un singur clic la meniul intuitiv al senzorilor, actuatorilor, formei de undă predefinite/desenate, formei de undă în timp real, multimetrului și setărilor sistemului
• Măsurare frecvență

Funcția Sensor

Instrumentul este echipat cu funcția „Sensor”, destinată măsurării și cronometrării. Aceasta este utilizată pentru a simula semnalele de intrare ale sistemului electronic de control al autovehicululi, permițând computerului auto să ajusteze condițiile de funcționare ale motorului în funcție de acești parametri.

Action Link

Este utilizat pentru a simula semnalul de control emis de sistemul electronic al autovehiculului, cu scopul de a evalua modul de funcționare al actuatoarelor mașinii.

Multimetru

Prin intermediul acestei funcții, utilizatorii pot testa tensiunea, rezistența și capacitatea electrică.

Parametrii

• Formă de undă: Sunt disponibile 9 forme de undă din care puțeți alege: undă sinusoidală directă, undă sinusoidală inversă, undă pătrată directă, undă pătrată inversă, tensiune medie, linie dreaptă, linie dreaptă cu tensiune înaltă/joasă, undă triunghiulară și undă trapezoidală
• Frecvență: permite setarea frecvenței formei de undă selectate
• Amplitudine: permite ajustarea amplitudinii formei de undă selectate
• Offset: permite modificarea decalajului semnalului formei de undă selectate
• Fază: permite setarea fazei formei de undă selectate
• Ciclu de funcționare (duty cycle): permite reglarea ciclului de funcționare al formei de undă selectate
• Sincronizare semnal: permite transmiterea simultană de semnale pe canalele CH1 și CH2

Randare manuală

• Număr total de cadre: 1-3 (opțional). Specifică numărul total de puncte de ieșire
• În general, o singură formă de undă este compusă din 100 de puncte. Valorile 1-3 indică faptul că poți selecta 100, 200 sau 300 de puncte pentru a crea o formă de undă
• Editare cadru: folosită pentru a edita cadrul – poți edita un singur cadru sau toate cadrele
• Formă de undă: poți selecta o formă de undă predefinită și să o plasezi în zona de desen manual
• Frecvență: dacă dorești să afișezi lungimea de undă, poți folosi această opțiune. Frecvența unui cadru (în cazul unei ieșiri cu 3 cadre, frecvența totală este setată la frecvență/3)
• Amplitudine: amplitudinea formei de undă de ieșire
• Deplasare: deplasarea formei de undă de ieșire
• Formă de undă în timp: această funcție este utilizată pentru a ajusta forma de undă temporală (arbore cotit + arbore cu came) a motorului

Parametrii tehnici

Modulul de senzor

• Număr de canale: 2
• Precizie: 1
• Interval amplitudine: 1: 0 - 20 V
• Curent maxim de ieșire: 20 mA
• Interval de frecvență predefinit: 0 - 20 kHz
• Frecvența semnalului cu puls dreptunghiular: 0 - 15 kHz
• Ciclul de lucru al semnalului de undă pătrată: 0 - 100%
• Putere: Ieșire simulator senzor/max. curent 20 mA (ieșirea este alimentată de baterie) - acționare solenoid, bobine de aprindere/curent de ieșire 2A (alimentare externă)
• USB: USB2.0 tip B (cu încărcare și alimentare/funcție 5V)
• Simulare tensiune DC suportată
• Suport pentru simulare frecvență fixă
• Suport pentru simulare unde predefinite
• Suport pentru simulare unde desenate manual
• Interfață generator semnal: 2
• Port pentru alimentare externă: 1
• Interfață solenoid: 1
• Interfață multi-metru: 2
• Temperatura de operare: 1: 0 °C - 50 °C

• Temperatura de stocare: -30 °C - 70 °C

Multimetru

• Tensiune DC: 0 V – 700 V
• Tensiune AC: 0 V – 700 V
• Rezistență: 0 Ω – 40 MΩ
• Capacitanță: 0 F – 100 µF (timp maxim de măsurare: 30 secunde)
• Diodă: 0 V – 1.5 V
• Detectare continuitate: Semnal sonor sub 30 Ω

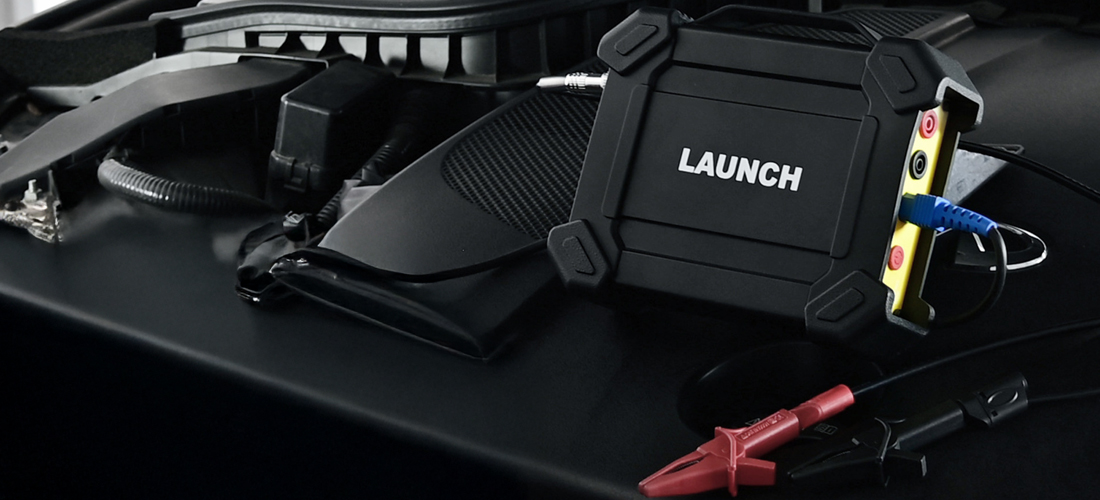

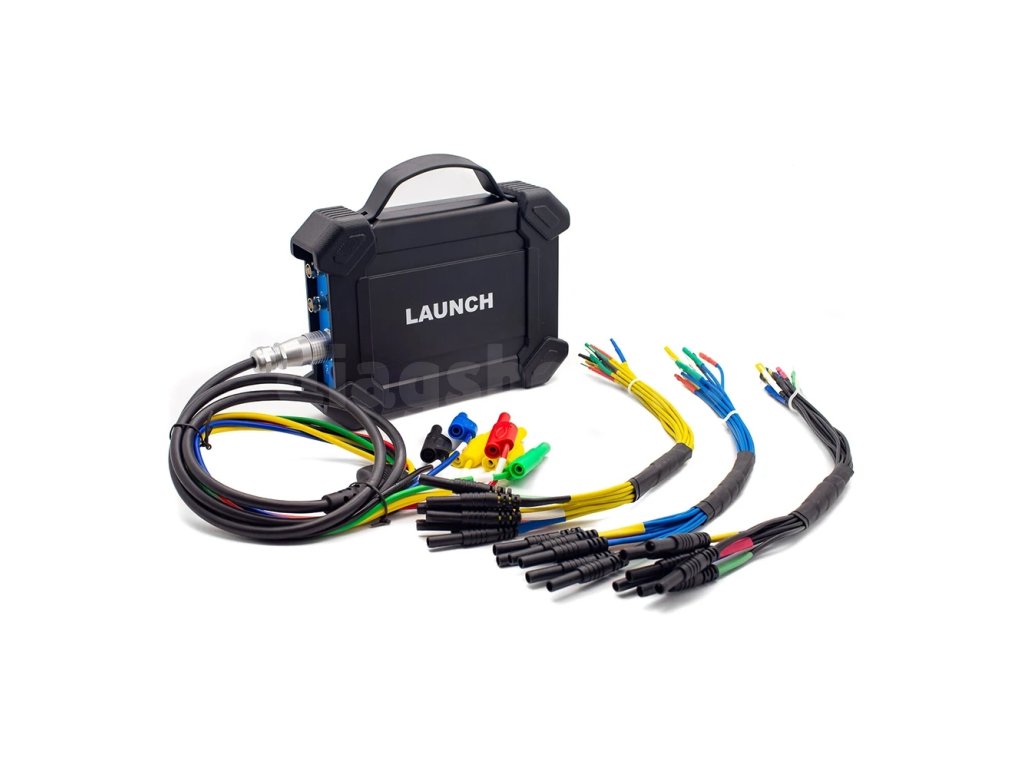

Conținutul pachetului

• Dispozitivul Launch S2-2
• 2x cabluri de măsurare HT30
• Cablu adaptor cu interfață 7 pini
• Cablu cu cleme pentru baterie
• Cablu USB
• 3x cabluri splitter cu 6 căi
• 2x pixuri de testare multimetrul (negru + roșu)
• Set de sonde tip cârlig
• Adaptor de alimentare
